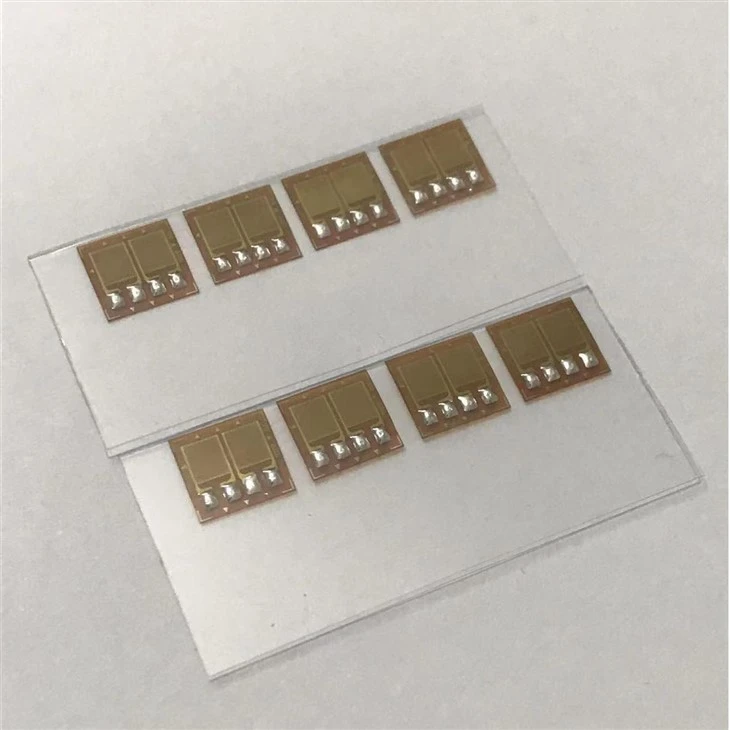

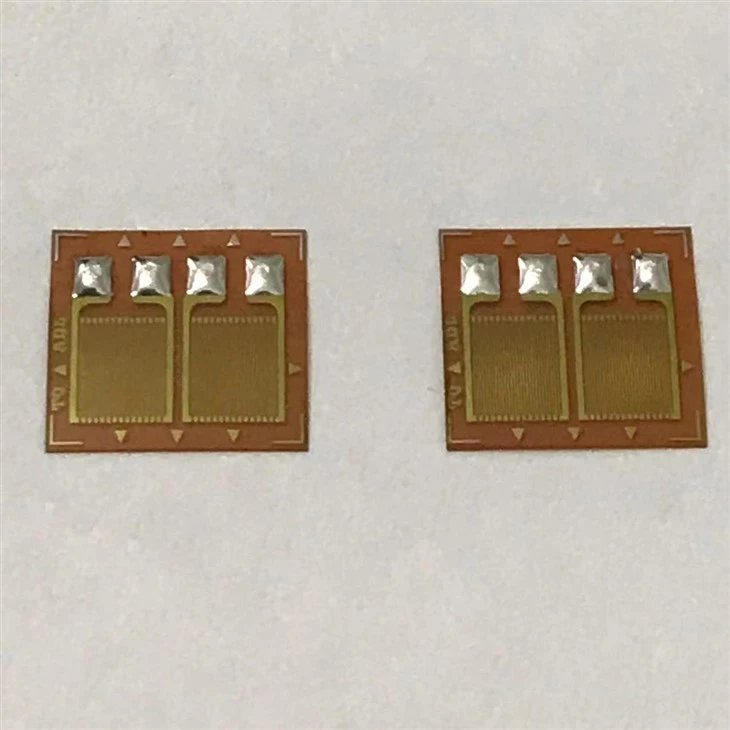

עיצוב הלקוח של מד מתח מקבילי כפול חצי גשר
דגם: סדרת FB
מדי מתח כפול מקביליםמורכב משני מדי מתח ליניאריים המסודרים במקביל. ניתן להשתמש בהם עם תצורות שונות של מעגלי גשר. דוגמה נפוצה היא מעגל הגשר כפוף מלא- שבו שני מדי מתח מקבילים ממוקמים בצדדים מנוגדים של המבנה. מדי מתח מקבילים כפולים הם הכרחיים בתרחישים הדורשים דיוק גבוה, חוסן סביבתי וניתוח מתח רב-. הרבגוניות שלהם משתרעת על תעשיות ממכונות כבדות ועד הנדסה ביו-רפואית, מה שהופך אותן לאבן יסוד בטכנולוגיית מדידת מתחים מודרנית. עיין תמיד בהנחיות היצרן להתקנה וכיול מיטביים.
מִפרָט:
חומר נשא: אלדהיד פנולי/פולימיד/אפוקסי
חומר רשת: נייר כסף (סגסוגת נחושת ניקל, קונסטנטן או קארמה)
התנגדות: 350-1000 אוהם
נקודת הלחמה: 3 או 4
טמפרטורת פעולה －20-＋80 מעלות, טווח פיצוי טמפרטורה ＋10-＋80 מעלות
שלוש (3) נקודות הלחמה, יציבות לטווח ארוך
| מס' דגם | גודל רשת (מ"מ) |
גודל בסיס (מ"מ) | מרחק רשת (מ"מ) |
| BF( BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF( BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF( BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF( BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF( BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF( BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
יישומים:
תאי עומס וחיישני מומנט:למדידת כוח או מומנט סיבובי מדויק.
ניטור בריאות מבני:זיהוי מתח בגשרים, בניינים או רכיבי תעופה וחלל.
בדיקת חומרים / בדיקות התרסקות / ניתוח לחץ:הערכת התנהגות מתח-במעבדות.
פֶּתֶק:דגמים וגדלים אחרים זמינים לפי בקשת הלקוח
